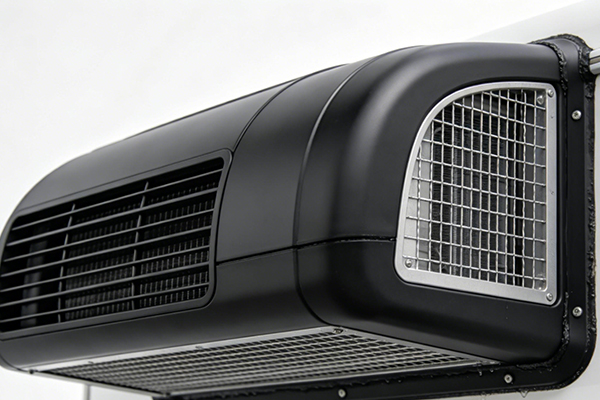

项目背景：某房车空调外机长期受振动、雨水和高低温交替影响，外壳接缝处漏水与散热不良并存。为兼顾密封与热管理，选用通过UL认证的导热结构粘接胶进行改造。

产品选择与性能要点：
本案例采用单组份导热硅胶类粘接剂，热导率约1.0–2.0 W/m·K，剪切强度≥2 MPa，耐温范围-40°C至+150°C，满足常见UL阻燃与安全要求，耐盐雾与热循环性能良好，固化后兼具密封与导热功能。

在不同被粘接材料上体现的粘接性（拉伸剪切强度・N/mm2）
PVC    2.14 CF
PC     2.19 TCF
PS     1.28 AF
ABS    1.12 AF
PMMA   1.51 C1A9
6-Ny   1.90 CF
SPCC   2.66 TC7A3
Al     3.10 C5TC5
※关于破坏状态的标示，CF 代表内聚破坏，TCF 代表薄层内聚破坏，AF 代表界面破坏，数字代表其比例

施工流程：
    1）表面处理：清除油污、氧化层，酒精或丙酮擦拭，必要时轻度打磨以提高粗糙度。
    2）点胶：采用点胶或连续唇边点封，厚度与导热路径设计配合散热需求。
    3）装配与固化：装配定位后低压夹紧，按产品说明进行室温固化，确保无气泡和均匀接触。
    4）质量检测：外观、拉伸/剪切强度、密封性（喷淋/浸水/气密）、热阻及热循环测试。

实际效果：

    密封性达到IP65以上标准，现场雨水侵入问题消失；
    外机关键部位热阻下降，整机外壳温升降低约3–5°C，冷量利用效率提升，能耗下降趋势明显；
    在振动与热循环试验中粘接层保持完整，长期可靠性符合房车移动环境要求。

总结建议：对于需要同时承担散热与密封功能的房车空调外机外壳，采用UL认证导热胶是一种可行且高效的解决方案。实施时按基材选择合适配方、严格做好表面预处理与固化工艺，并通过小批量试验验证性能与可靠性，随后扩大应用。若需要，我可以根据您的外机材质与使用工况推荐具体型号与施工参数。
